UNIVERSAL AIR OIL SEPARATOR-RETURN (AOS-R) RADIUM ENGINEERING

Yüksek güçlü modifiye edilmiş bir motor, aşırı üflemeli yağ ve gazlar üretme eğilimindedir. Bu durumlarda, sıradan bir küçük yakalama, hızla yağ ile dolabilir ve yeterli olmayabilir. Radyum Mühendisliği Yakalama Kutuları gibi, AOS (Havalı Yağ Ayırıcı) kiti de üfleme yağını ve diğer kirleticileri hava girişi ve ara soğutucu (varsa) sistemlerinden uzak tutmaktan sorumludur. Ana fark, bir AOS sisteminin toplanan yağı yağ karterine geri döndürmesidir, böylece servis gerekli değildir.

ÖNEMLİ KURULUM NOTLARI:

-AOS'un düzgün çalışması için motorda yağın geri dönmesi için bir port sağlanmalıdır.

-AOS motor bölmesine yeterince yükseğe monte edilmelidir, böylece alttaki port motordaki yağ dönüş portundan daha yüksek olur.

-ısıtma amacıyla, yoğuşmayı önlemek için motor soğutma sıvısı AOS-R'ye yönlendirilmelidir.

Düzgün tasarlanmış bir AOS olmadan, su yoğuşması gelişebilir ve motor yağını kirleten yağ karterinde yolunu bulabilir. Motor soğutma suyu hatları, özel olarak tasarlanmış bir ısıtma odasında (yukarıda gösterilmiştir) Radium Engineering AOS içinden yönlendirilir. Bu, AOS'u sıcak tutar ve suyun içeride yoğunlaşmasını önler. Su, yağdan daha yoğun olduğu için, yoğuşmanın yağ karterine inmesini önleyen alt çevre çevresinde entegre bir su kapanı bulunur.

AOS karter tesisatı için, valf kapağı havalandırma(ları) paslanmaz çelik yoğuşma malzemesinin yağı gazlardan ayırdığı üst girişe yönlendirilir. Filtrelenen sıvı yağ, AOS'un alt kısmında toplanır ve yağ karterine çekilir. Bu arada, temiz karter havası atmosfere (VTA) verilebilir veya turbo hava giriş borusuna devridaim ettirilebilir. Aşağıda gösterilen bir sıhhi tesisat örneğidir.

Düzgün çalışan bir sistemle, oturduktan sonra AOS içindeki sıvı seviyesi boşalacaktır. Olası bir geri dönüş engeli varsa, inceleme için anotlanmış kütük alüminyum seviye çubuğunun vidasını sökün. Tersine, tüm kütük ünitesi servis için 3 büyük parçaya ayrılır.

Faydalar

-Etkili bir şekilde oktanı yükseltir ve daha temiz giriş havası ile motor performansını artırır

- Emme veya ara soğutucu sistem duvarlarında, gaz kelebeği gövdesinde, emme manifoldunda vb. yağ birikmesini önler.

-Hidrokarbon emisyonlarını düşürür

Dahil

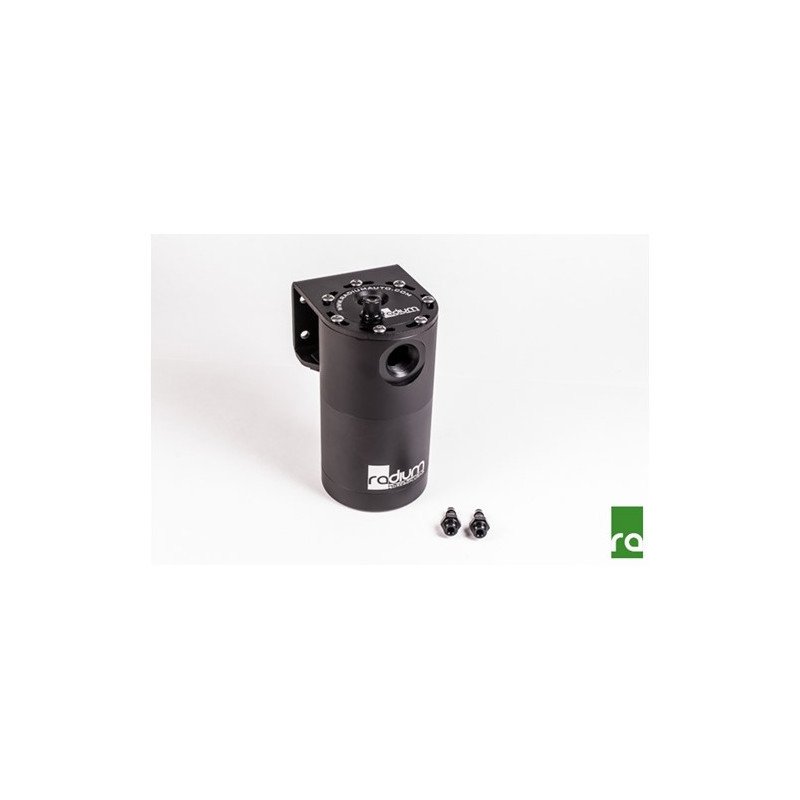

-İşlenmiş alüminyum Radyum Mühendisliği AOS

-360 derece dönüşe izin veren anodize evrensel montaj

-Soğutucu hatları için iki adet 5/16" dikenli bağlantı parçası

-Paslanmaz çelik donanım

Limanlar

Üst Bağlantı Noktası: 10AN ORB bağlantı parçaları için 7/8"-14 dişli

Yan Bağlantı Noktası: 10AN ORB bağlantı parçaları için 7/8"-14 dişli

Alt Bağlantı Noktası: 10AN ORB bağlantı parçaları için 7/8"-14 dişli

Soğutma Sıvısı Portları: 7/16"-20 dişli, iki adet 7mm (veya 5/16") dikenli bağlantı parçası içerir

Ölçümler

AOS Yüksekliği: 6,3" (bağlantı parçaları olmadan)

AOS Çapı: 3.45" Yuvarlak

AOS Kapasitesi: 20,3 oz (600 mL)
