PMU 16 POWER MANAGEMENT


On yıllar önce, bir yarış arabasındaki kritik elektronik bileşenler ateşleme bobini ve noktalarıydı. Yarış arabaları artık gelişmiş motor yönetim sistemleri, kilitlenmeyen fren sistemleri, kanatlı vites değiştiriciler, veri kaydediciler, radyolar, elektrikli pompalar, fanlar ve ışıklara sahiptir. Tüm bileşenlerin doğru zamanda kontrol edilmesi gerekir ve tüm bileşenlerin hasar görmesini veya yangını önlemek için devre koruması gerekir.

Geleneksel olarak, sigortalar ve röleler tüm bu amaçlara hizmet eder, ancak karmaşık kablolama tezgahları, titreşim / sıcaklığa duyarlılık ve zor teşhis gibi birçok dezavantajı vardır. Tüm bu problemler akıllı güç yönetimi birimleri (PMU'lar) kullanılarak çözülebilir. Yeni geliştirilen PMU birimimiz teknolojinin ön saflarında yer alıyor. 16 yüksek akım çıkışı sağlar (ve daha fazla çıkış gerekiyorsa birden fazla ünitenin kullanılması).

PMU'nun ana avantajlarından biri, akım tanımlanan seviyeyi aşarsa sürekli akım algılama ve kendini sıfırlama işlevidir. Tüm çıkış durumu, voltaj ve akım bilgileri, sürücüleri olası sorunlar hakkında bilgilendirmek için CAN veri yolu üzerinden gösterge ekranlarına kaydedilebilir ve iletilebilir. PMU sisteminin ek bir avantajı, çıkışları kontrol etmek için mantık tanımlama yeteneğidir. Bu, analog giriş kanallarından veya CAN veri yolu verilerinden verilerle yapılır ve her kanal için matematik işlemleri tanımlanabilir.

PMU ayrıca her bir çıkışın durumunu gösteren LED göstergelerle donatılmıştır. CAN veri yolu tuş takımları veya direksiyon simidi anahtarları kullanıldığında, tüm kablolar büyük ölçüde basitleştirilir ve hafifletilir. İki benzersiz özellik, dahili ivmeölçer ve kayıt için jiroskop ve kaza durumunda "atalet anahtarı” dır.

TEKNOLOJİ

PMU16, ürün güvenilirliğini sağlamak için IPC-S-815A standartlarına göre monte edilmiştir. Cihaz, optik muayene ve otomatik test (yanma dahil) ile otomatik bir montaj hattı üzerinde üretilmektedir. PCB malzemesi ve tasarımı, özel yüzey kaplaması ve IP65 muhafazası, en zorlu ortamlarda bile güvenilirlik sağlar. Özenle seçilmiş bileşenler, çok geniş bir sıcaklık aralığında (AECQ-100 GRADE 1 (-40 ila 125˚C)) sürekli ve güvenilir çalışma sağlar.

GENEL ÖZELLİKLER

Sıcaklık aralığı AECQ100 GRADE1 (-40 ila 125˚C) CPU 32 bit otomotiv, 90MIPS

		Ters polarite koruması Evet, dahili

		Çalışma gerilimi 6-22V, ISO 7637'ye göre geçici akımlara karşı bağışıklık

		Muhafaza IP 60, sipariş üzerine CNC ile işlenmiş alüminyum

		Boyut (mm) ve ağırlık (g) 131x112x32.5, 345g

		Konektörler 1 x 39 Otomotiv konektörü, pil bağlantısı için 1 x M6 saplama

		PC iletişimi CAN (PCAN, ECUMASTER USBCAN)

		ÇIKTILAR

		Aşırı akım ve aşırı ısınma korumalı yüksek akım çıkışları 10 x 25A (devam), 6 x 15A (devam). Sürekli akım kapasitesini artırmak için çıkışlar eşleştirilebilir. Her çıkış için akım ve gerilim ölçülür

		Toplam akım çıkışı 150A sürekli

		Çıkış akımı kontrol adımı 100mA

		Silecek çıkışı

		Silecek frenleme özelliğine sahip özel çıkış

		Harici sensörlere güç sağlamak için izlenen 5V, 500mA çıkış.

		GİRİŞLER

		Analog girişler 16 giriş, 10 Bit çözünürlük, 0-5V (korumalı), yazılımla seçilebilen 10K Ohm çekme ve açılır pencereli

		CAN Tuş Takımları 2 x Ecumaster tuş takımları (4, 8, 12 tuş)

		DİĞER

		Çıkış durumu göstergesi

		16 çift renkli LED

		İvme ölçer / Jiroskop

		Kayıt ve çarpışma tespiti için 3D jiroskoplu 3D ivmeölçer

		Gerçek zamanlı saat

		Evet, yedek güç için süper kapasitör (3 güne kadar)

		CAN BUS

		CAN arayüzü 2 x CAN2B CAN standardı 2.0B 125, 250, 500, 1000 kbps

		Giriş / çıkış akışı

		Kullanıcı, bit maskeleme ile tanımlı, 48'e kadar giriş mesajı

		KERESTECİLİK

		Günlük belleği: SADECE PMU16DL sürümünde 256 Mbayt (bu iki model arasındaki tek farktır).

		Tüm PMU16 verileri CAN yoluyla gönderilebilir ve başka bir cihaz tarafından kaydedilebilir

		KAYIT HIZI

		Kanal başına tanımlanmış değişken, 500Hz'e kadar

		FONKSİYONLAR

		Mantıksal işleçler VE, VEYA, DEĞİL, XOR,>, =, <=,! =, İsTrue, isFalse, Toggle, Flash, Pulse

		Fonksiyon sayısı: 100

		Operasyon sayısı: 250

		Güncelleme frekansı: 500Hz

		Özel fonksiyonlar: Silecekler, flaşör

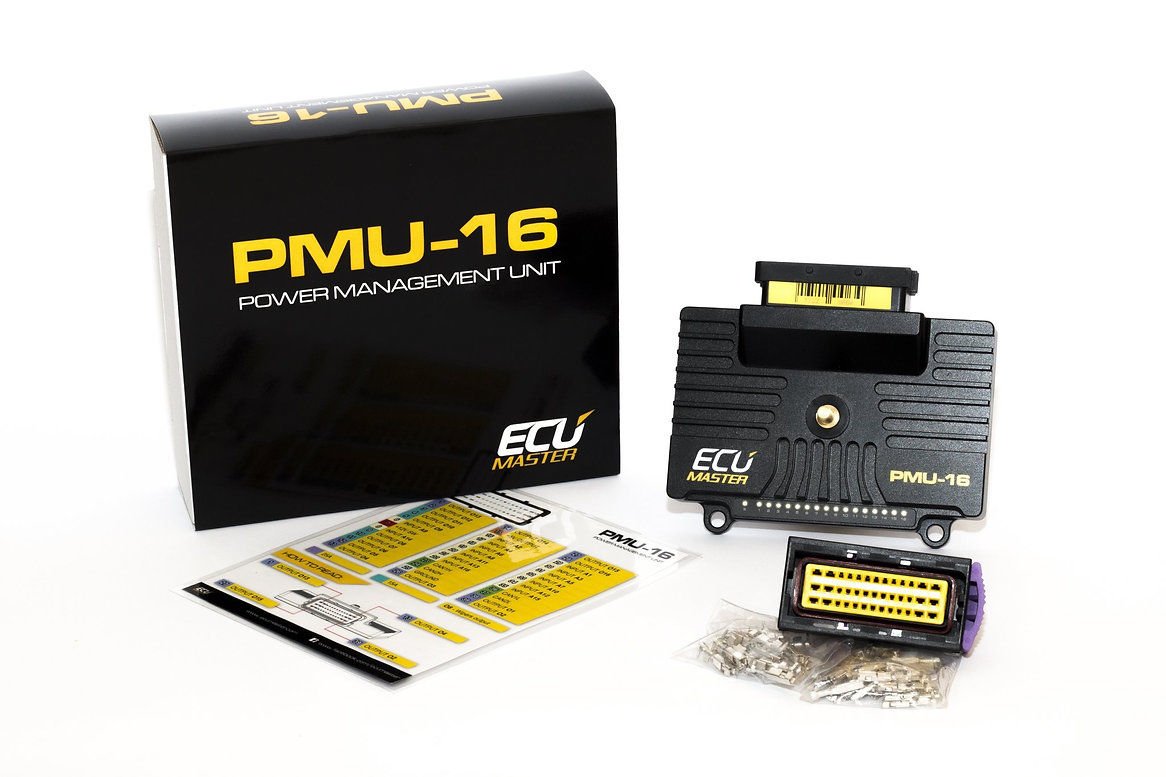

		KUTUDA NE VAR?

PMU16 Cihazı

		39 Terminalli konum konnektörü

		M6 ana güç terminali için kilitleme somunu ve koruyucu plastik kapak

		Lamine Pinout Kartı

		ÖNERİLEN AKSESUARLAR

USB - CAN Adaptörü (Peak PCAN veya Kvaser CAN kablosu kullanabilirsiniz, ancak bu üç USB - CAN arayüzünden biri cihazı programlamak için kullanılmalıdır)

		CAN Klavye (mekanik anahtarlar 16 analog girişin herhangi birine bağlanabilir, ancak CAN klavyeleri PMU16'ya işlevsellik katar)
