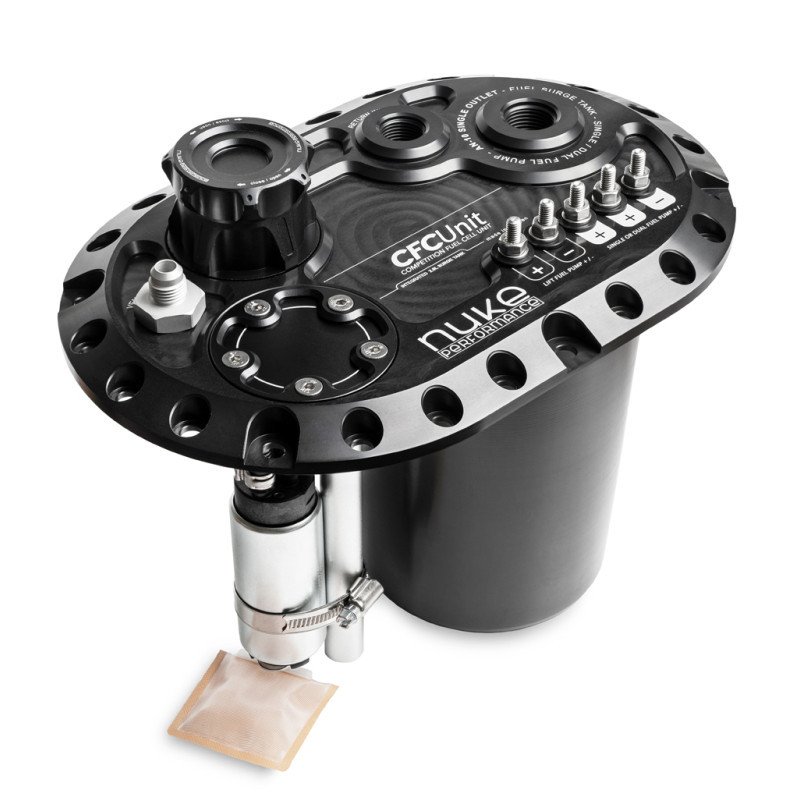

NUKE PERFORMANCE CFC UNIT FOR ATL FUEL CELLS - COMPETITION FUEL CELL UNIT, WITH INTEGRATED FUEL SURGE TANK

ATL ve Fuel Safe yakıt hücreleri için özel olarak geliştirilmiş, entegre yakıt dengeleme deposu ve yakıt pompası askısına sahip Nuke Performance CFC Ünitesi. Her ihtiyacınız için en yaygın yakıt hücrelerine uyar.

Pist günleri, zamanlı saldırı, drift veya diğer motor sporları türleri için ciddi yapılar için modern, hafif, güvenli ve işlevsel bir yakıt kurulumu için yeni nesil ve mükemmel çözüm. Yarış sırasında yakıt açlığını ortadan kaldırır.

•  Standart satış sonrası Yakıt Hücrenize uyar
•  Yakıt hücreniz için düşük ağırlıklı "dişli dengeleme deposu"
•  Entegre 2 litre Yakıt Dengeleme Deposu işlevi
•  Sorunsuz kurulum için tek AN-10 ORB çıkışı
•  Tek veya çift yüksek basınçlı yakıt pompalarına uyar
•  Tüm ATL yakıt hücrelerine uyan yeni yüksek profilli CFC Ünitesi
•  Entegre devrilme valfli düşük profilli yakıt doldurma kapağı
•  Etanol dahil tüm yakıt türleri için %100 kanıt

Nuke Performance CFC Ünitesi, bir yakıt hücresini çalıştırırken ihtiyaç duyulan harici bir dengeleme deposu ihtiyacını ortadan kaldırır, yakıt enjeksiyonlu sistemler için mükemmel bir kullanımdır. CFC Ünitesi ile birlikte PWM kontrolü ile kullanım, çok sayıda yakıt pompasını çalıştırırken ortaya çıkan ısıyı önlemek için etkili bir çözümdür. Bu, motor sporlarında meydana gelebilecek yakıt açlığını ortadan kaldırmanın en iyi yoludur. Ve CFC Ünitesinin yeni yüksek profilli versiyonu ile daha az montaj derinliği sayesinde piyasadaki tüm yakıt hücrelerine yakın uyum sağlar.

 Entegre 2 litrelik dengeleme deposu, 1-2 yakıt pompası için kütük yakıt pompası askısı

Nuke Performance'ın benzersiz CFC Ünitesi, ATL, Premier, Pyrotect, Fuel Safe, Radium, vb. gibi üreticilerin standartlaştırılmış 6x10" 24 cıvata desenli doldurma plakaları ile yakıt hücreleri için bir doldurma plakası yedeği olarak çalışır. CFC Ünitesi mükemmeldir. güvenliğin son derece önemli olduğu basitleştirilmiş yüksek performanslı bir yakıt sistemi için çözüm Entegre düşme dengeleme deposu ile bu kurulum, yer kaplayan harici bir dengeleme deposuna olan ihtiyacı ortadan kaldırır.

•  Motor sporları yakıt sisteminiz için en hafif çözüm
•  En yaygın FIA onaylı yakıt hücrelerine uyar

Yakıt hücresinin içine monte edilmiş gerekli tüm yakıt pompaları ile bu ürün ihtiyacınız olan tek şeydir. Daha az yakıt hattı bağlantısı gerekli olduğundan ve harici yakıt pompası kullanılmadığından, tasarımının sadeliği alan ve ağırlıktan tasarruf sağlarken güvenliği artırır. Eşsiz düşük profilli kütük tasarımı ile bu, piyasadaki en hafif çözümdür ve yarış arabanızda önemli ağırlıktan tasarruf etmenizi sağlar.

200 - 2000hp arası her türlü ihtiyaç için dahili yüksek basınçlı yakıt pompaları

CFC Birimi - Entegre yakıt dengeleme deposuna sahip Rekabet Yakıt Pili Birimi, bir kütük yakıt pompası askısı kullanır ve Deatschwerks, AEM, Ti Automotive, Walbro, Bosch, Fuelab, Aeromotive ve çok daha fazlası. Tüm yaygın 39 mm yakıt pompalarının yanı sıra daha büyük Deatschwerks DW400, Walbro GST400/GST450/GST520, Bosch BR540 ve Aeromotive Stealth 450 ile uyumludur. Yakıt dengeleme deposunun her zaman dolu olduğundan emin olmak için, yakıt pompasının içine bir yakıt pompası monte edilmiştir. yakıt hücresi, yüksekliği ayarlanabilen bir alüminyum yuvaya monte edilmiştir ve bir asansör yakıt pompası olarak çalışır. Bu çözüm, dahili dengeleme deposu sayesinde zorlu sürüş koşullarında bile yakıt sıkıntısı çekmeden 200-2500 beygir gücü arasındaki talepler için sabit yakıt akışı sağlamaya hazırdır. Bu, tüm motor sporları türleri için son derece popüler bir çözüm haline geldi.

•  Tek veya ikili kurulumda Deatschwerks DW400'e uyar
•  Tek veya çift Ti Otomotiv / Walbro GST450 / GST 525
•  AEM 320L E85 ve DW300 gibi tüm 39 mm yakıt pompaları
•  E85 gibi alkollü yakıtlar dahil tüm yakıt türleri için güvenlidir

Yüksek profilli CFC Ünitesi, en yaygın yakıt pompalarının tümüne uyar. Nuke Performance yakıt pompası montaj kitleriyle birlikte, yüksek performanslı bir yakıt sistemi kurmak hiç bu kadar kolay olmamıştı. Ve CFC Ünitesinin her küçük parçasının, uzun süreli kullanım sırasında bile etanol gibi alkollü yakıtlarla mükemmel şekilde çalışması garanti edilir.

ATL Saver hücre yakıt hücreleri için Nuke Performance yüksek profilli CFC Birimi içine yakıt pompaları nasıl monte edilir?

Yakıt hücresine monte edilen tek yakıt pompası, büyük boy 2 litrelik (0,53 galon) dengeleme deposundaki yüksek basınçlı yakıt pompalarının her zaman yakıt akışını en üst düzeye çıkarmak ve açlık riskini en aza indirmek için yeterli yakıta sahip olmasını sağlayan bir toplayıcı yakıt pompası işlevi görür. motorunuza ciddi şekilde zarar verebilir. Daha fazla bilgi için ürün kılavuzuna bakın. Yüksek profilli sürüm CFC Ünitesi, seçtiğiniz yakıt pompalarını kurmak için ihtiyacınız olan her şeyle birlikte teslim edilir, ancak optimum işlevsellik için yakıt pompası montaj kitlerimizden birini eklemenizi öneririz. Tüm yakıt pompaları, kütük yakıt pompası braketleri sayesinde her koşulda güvenli bir şekilde monte edilir.

•  Yakıt Pompası Montaj Kitleri : Yakıt pompası kurulumu hakkında daha fazla bilgi edinin
•  Ek Yakıt Pompaları : Yakıt pompası seçeneklerimizi keşfedin

Çok çeşitli donanım ve donanım olanaklarımız, satış sonrası bir yakıt sistemi içinde yakıt dağıtımı için her türlü ihtiyacınıza uygundur.

ATL yakıt hücreleri için CFC Birimi, bir AN-10 ORB çıkışı ve AN-8 ORB dönüş girişi bağlantı parçaları kullanır. Büyük boyutlu, yüksek akışlı AN-10 ORB çıkışının kullanımı, dahili yakıt pompalarını tek bir yakıt hattında birleştirir ve harici ekipman, hortum ve bağlantı ihtiyacını en aza indirir. Dahil edilen devrilmeye karşı korumalı havalandırma tertibatı AN-6'dır (3/4 UNF) ve gerektiğinde AN-6 ila AN-10 ile değiştirilebilir. Çıkış ve dönüş AN-6, AN-8, AN-10 ve AN-12 armatürleri aksesuar olarak ayrı satılır.

 Çıkış armatürleri:

AN-10 ORB - AN-6 Erkek Parça No : 700-04-108

AN-10 ORB - AN-8 Erkek Parça No : 700-04-109

AN-10 ORB - AN-10 Erkek Parça No : 700-04-110

AN-10 ORB - AN-12 Erkek Parça No : 700-04-111

 Dönüş bağlantı parçaları:

AN-8 ORB - AN-6 Erkek Parça No : 700-04-104

AN-8 ORB - AN-8 Erkek Parça No : 700-04-105

AN-8 ORB - AN-10 Erkek Parça No : 700-04-106

AN-8 ORB - AN-12 Erkek Parça No : 700-04-107

 Nuke Performance'ın CFC Unit'in yüksek profilli versiyonu ile hangi markalar ve ne tip yakıt hücreleri kullanılabilir?

Yüksek profilli CFC Ünitesi, düşük profilli versiyondan geliştirilmiştir, ancak ilave olarak, herhangi bir değişiklik olmaksızın, CFC Ünitesini ATL'nin popüler Saver Cell yakıt hücrelerine ve Fuel Safe yakıt hücrelerine monte edebilme özelliğine sahiptir. Bu yakıt hücrelerinin diğer yaygın yakıt hücrelerine göre daha küçük bir açıklığı vardır ve bu yeni tasarımı gerektirir.

Bu daha yüksek profilli tasarımın bir avantajı, önceki ince tasarım versiyonuna göre 219 mm yerine 197 mm (7,75") ile daha az minimum montaj derinliği gerektirmesidir. Bu yüksek profilli versiyon minimum montaj derinliği sunar ve uyumludur. aynı tartışılmaz birinci sınıf işlevselliğe ve düşük profilli hafif versiyondan biraz daha fazla ağırlığa sahipken daha küçük açıklıklar.

 ATL, Pyrotect ve Nuke Performance'dan bir dizi yakıt hücresi seçeneğiyle sunulur ve tümü tercih edilen CFC Ünitesi ile sunulur

FIA onaylı yakıt pili, stok yakıt deposundan satış sonrası pazara geçmek hiç bu kadar kolay olmamıştı. ATL ve Pyrotect'in yakıt hücreleriyle birlikte yüksek ve düşük profilli CFC Ünitesini sunuyoruz. Homologasyona ihtiyaç duyulmadığında basit ve uygun fiyatlı bir çözüm için Nuke Performance'ın Alucell 40/60 litrelik yakıt hücrelerine göz atın.

•  ATL ve Pyrotect'ten FIA onaylı yakıt hücreleri ile mevcuttur
•  Nuke Performance'ın uygun fiyatlı AluCell yakıt hücrelerine uyar

Seçtiğiniz yakıt pompasına veya yakıt hücresi kurulumuna göre tercih ettiğiniz CFC Ünitesini seçin. Bu sürüm, kurulumdan önce herhangi bir modifikasyona gerek kalmadan doğrudan ATL tasarruf hücresine veya daha az kullanılabilir montaj derinliğine sahip yakıt hücrelerine uyan yüksek profilli bir tasarımla tasarlanmıştır.

Nuke Performance Competition Yakıt Pili Ünitesi nasıl çalışır?

CFC Ünitesi, güvenlik ve işlevselliğin son derece önemli olduğu motor sporları uygulamaları için entegre bir dengeleme deposuna sahip bir yakıt pompası askısı olarak çalışır. Standartlaştırılmış 24 cıvatalı bir modelle doğrudan satış sonrası bir yakıt hücresine monte edilmek üzere tasarlanmıştır.

Yakıt pompaları elektrik konnektörlerine ve yakıt hatlarına nasıl bağlanır?

Nuke Performance'ın CFC Ünitesi aşırı boyutlandırılmış elektrik konnektörleri kullanır, hatasız bir kurulumdur, yüksek amperde çalışırken konnektörlerin aşırı yüklenmesi konusunda endişelenmenize gerek yoktur. Kaldırma yakıt pompası için iki elektrik bağlantınız var ve yüksek basınçlı yakıt pompaları için toplam üç bağlantınız var, bu da çift yakıt pompası kurulumunu iki adımda veya tercih edilirse aynı anda çalıştırmanıza izin veriyor. Yakıt hattı, birlikte verilen tırtıllı bağlantı parçalarına bağlanır, ancak alkollü yakıtlar kullanırken bile kolay bakım, arızaya dayanıklı işlevsellik ve uzun süreli dayanıklılığın tüm avantajlarını elde etmek için seçtiğiniz yakıt pompaları için yakıt pompası montaj kitlerinden birini eklemenizi öneririz. etanol gibi.

50 mm yakıt doldurma hortumu için düşük profilli yakıt doldurma kapağı mı yoksa uzaktan doldurma boynu mu?

Yüksek profilli CFC Ünitesi, entegre devrilmeye karşı korumalı düşük profilli bir doldurma kapağı ile teslim edilir. Ancak uzaktan doldurmayı tercih edenler için 50-52 mm yakıt doldurma hortumu için uzaktan doldurma ağzı sunuyoruz. Doğrudan CFC Ünitesine oturur ve CFC Ünitesinin alt tarafına monte edilmiş entegre devrilme koruması kullanır. Uzak doldurma ağzı aksesuar olarak mevcuttur.

50 mm yakıt hortumu için uzaktan doldurma boynu Parça # : 150-05-202

Satış sonrası yakıt hücreniz için doğru Yakıt Seviyesi Gönderici Birimi seçin

Çoğu uygulamada, optimum bir deneyim elde etmek için doğru bir yakıt seviyesi göndericisi gerekir. Nuke Performance CFC Birimi, 5 cıvatalı SAE modelini kullanan en yaygın yakıt seviyesi göndericilerine uyar. CFC Ünitesi, düşük profilli ve hafif bir blokaj plakası ile teslim edilir ve bu plaka, yakıt seviyesi gönderici seçimi ile kolayca değiştirilebilmektedir. CFC Ünitenizi FLS ile teslim alabilirsiniz, sipariş verirken doğru uzunluğu seçtiğinizden emin olun. Kolay seçim için yakıt hücrenizin derinliğini ölçün ve yaklaşık 20 mm (0,78") çıkarın ve ölçümünüze en yakın olan yakıt seviyesi göndericisini seçin.

 0-90 Ohm FLS Birimi : Yakıt seviyesi gönderici yelpazemizi görüntüleyin

Nuke Performance'dan herhangi bir CFC Ünitesini kendi özel yakıt hücrenize nasıl takabilirsiniz?

Nuke Performance'ın CFC Ünitesi standart 24 cıvatalı 6x10" modeline uyacak şekilde yapılmıştır. CFC Ünitesini bu standart modeli kullanan özel üretilmiş bir yakıt hücresine cıvatalamayı mümkün kılan bir alüminyum flanş sunuyoruz. alüminyum hücrenize veya üst tabakanıza kalıbı kopyalayın ve üst sacı flanş ile CFC Ünitesi arasına koyarak CFC Ünitesini ona vidalayın CFC Ünitesi Viton conta ile gelir (her türlü yakıt için güvenli), özel yakıt hücresi uygulamaları için mükemmel uyum sağlar.

Alüminyum kaynak flanşı 24 cıvata modeli Parça # : 150-05-300

Nuke Performance Full Flow serisi yakıt hatları, hortum uçları ve bağlantı parçaları ile yüksek akışlı yakıt sisteminizi tamamlayın

Nuke Performance, her yakıt gereksiniminiz için hem PTFE hem de nitril yakıt hattı sistemlerinden oluşan geniş bir çeşitlilik sunar. Nuke Performance'ın hafif yakıt hücresi doldurma plakası değiştirmeleri, Nuke Performance Full Flow serisi yakıt hatlarıyla mükemmel bir uyum sağlar. AN-4'ten AN-12'ye kadar ve çok çeşitli bağlantı parçaları ve aksesuarlarda mevcuttur. Kullanışlı yakıt hattı araçları seçimiyle, yakıt sisteminizi monte etmek hiç bu kadar kolay olmamıştı.

Dünya çapındaki motor sporlarından yüksek taleplerle İsveç'te üretildi

Dünya çapındaki motor sporları ekipleriyle ortaklaşa geliştirilen bu araç, zaman-saldırı, drift ve GT yarışları gibi motor sporlarında ortak bir görüş haline geldi. Ağırlıktan tasarruf etmek, genellikle beygir gücü peşinde koşmak kadar önemlidir ve birçok müşterimiz için, kompakt ve hafif çözümümüze geçerek 10 kg'dan fazla ağırlık tasarrufu gerçekleştirebildiler. Nuke Performance CFC Ünitesi - Entegre yakıt dengeleme deposuna sahip Rekabet Yakıt Pili Ünitesi, satış sonrası yakıt hücreleri için mükemmel bir uyum sağlar ve İsveç'te, diğer parçalarla aynı damgayı taşıyan, mümkün olan en yüksek kalitede tasarlanmış, geliştirilmiş ve üretilmiştir. hafif Nuke Performance motor sporları serisi.

Nuke Performance kalitesinin yerini hiçbir şey tutamaz.

ATL yakıt hücreleri spesifikasyonları için Nuke Performance CFC Birimi

CFC Ünitesi özellikleri hakkında daha fazla bilgi için ürün kılavuzuna bakın.

 Yüksek profilli CFC Ünitesi Parça #  150-05-203

 Minimum montaj derinliği  197 mm (7,75”)

 Montaj cıvata modeli  6x10" 24 cıvata modeli

 Yüksek basınçlı yakıt pompası konektörü  6mm x 3 (maks. 125 amper / her biri)

 Pikap yakıt pompası konektörü  6mm x 2 (maks. 125 amper / her biri)

 Uzunluk  295 mm (13,74”)

 Genişlik  194 mm (9,88")

 Ağırlık  2254 g (4,96 lb)

 Kaldırma yakıt pompası sayısına uyar  1 x fırçalanmış yakıt pompası

 Yüksek basınç pompası sayısına uyar  2 x fırçalanmış yakıt pompası

 Yakıt uyumluluğu  Benzin, Metanol, Etanol, E85

 İlave venturi kaldırma kitine uyar  YOK

 Dahili dengeleme deposu hacmi  Yaklaşık 2 litre (0,53 galon)

 Çıkış portu, dişli  AN-10 ORB, görüş mesafesi

 Dönüş portu, dişli  AN-8 ORB, görüş aralığı

 Havalandırma valfi, dişli  AN-8 (3/4 UNF), görüş mesafesi

  AN-8 (3/4 UNF) - AN-6 Erkek için havalandırma valfi bağlantısı dahildir

 Motor sporları için  EVET kullanın

 ATL yakıt hücreleri için yüksek profilli CFC Birimi şunları içerir:

1 x Nuke Performance CFC Birimi - yüksek profilli versiyon (ATL yakıt hücreleri için)

5 x 6mm (M6) elektrik bağlantı noktası

2 x 1/4" BSPP - Erkek barb 8 mm hortum bağlantı parçaları

Yalnızca bir yüksek basınçlı yakıt pompası kullanırken 1 x 1/4" BSPP fişi

24 cıvata desenli yakıt hücreleri için 1 x Viton conta (alkollü yakıtlar için güvenli)

1 x Düşük profilli doldurma kapağı (aksesuar olarak uzaktan doldurma ağzı mevcuttur)

1 x Çift kütük yakıt pompası braketi ve ayarlanabilir pikap pompası montajı

1 x AN-8 (3/4 UNF) - AN-6 Erkek havalandırma emniyet valfi

1 x FLS ara parçası, simetrik olmayan cıvata düzenine sahip yakıt seviyesi sensörleri için kullanılır

 Kurulumdan önce değişiklik gerekmez

Nuke Performance CFC Unit'in yeni yüksek profilli versiyonu, kurulumdan önce ATL veya Fuelsafe yakıt hücresinde herhangi bir değişiklik gerektirmez.
