DIRECT MOUNT FUEL PRESSURE REGULATOR RADIUM ENGINEERING 8AN ORB

Radyum Doğrudan Montaj Regülatörü (DMR), benzersiz, çok yönlü bir montaj sistemi ile tasarlanmış, kompakt, yüksek performanslı, ayarlanabilir bir EFI yakıt basıncı regülatörüdür. Birlikte verilen 360 derece dönebilen adaptör kullanılarak uyumlu bir yakıt rayı portuna doğrudan monte edilebilir veya yakıt rayından uzağa monte edilebilir. Kompakt boyut, performanstan ödün vermeden sınırlı alana sahip alanlara sığar. Bu regülatör, E85 ve diğer alternatif yakıtlarla güvenle kullanılabilir.

LİMAN VE PARÇALAR

Regülatör üzerindeki ana giriş portu, 6AN ORB için dişi dişlidir. Regülatörün Radium Engineering yakıt raylarında bulunanlar gibi herhangi bir uyumlu 8AN ORB yakıt rayı portunda kullanılmasına izin veren döner çift uçlu bir adaptör (aşağıda gösterilmiştir) kite dahildir. Diğer döner adaptörler gelecekte kullanıma sunulacaktır. Regülatörü ray dışına monte ediyorsanız, regülatör üzerindeki bu porta başka adaptörler vidalanabilir (ayrı satılır)

Alttaki dönüş portu 6AN ORB için dişlidir. Sağlanan 90 derecelik 6AN erkek yakıt dönüş tertibatı (aşağıda gösterilmiştir), çok sayıda montaj konfigürasyonuna izin vererek 360 derece dönebilir. Gerekirse dönüş portuna diğer adaptör bağlantı parçaları takılabilir (ayrı satılır).

Önceki nesilden farklı olarak, bu DMR'de bir basınç göstergesi, dönüştürücü, sıcaklık probu vb. ile kullanılabilen iki adet 1/8" NPT yan bağlantı noktası konumu bulunur. İki adet 1/8" NPT fişi sağlanır.

Yakıt basıncı, regülatörün üstündeki önceden yüklenmiş ayar vidası kullanılarak çevrilir.

Regülatöre giden yakıt pompası akışını eşleştirmek için hesaplanan akış çaplarına sahip iki adet değiştirilebilir orifis dahildir. Bu, DMR'nin hemen hemen her beygir gücündeki motorla kullanılmasına izin verir. Ayrıca, bu eklenen hassasiyet, diyafram çarpıntısına direnecek ve basınç kararlılığını optimize edecektir. Daha fazla ayrıntı için kurulum talimatlarına bakın.

Bu tasarım, saatte 1.200 litreyi düzenlemek için test edilmiştir (DAHA FAZLA AYRINTILAR sekmesine bakın).

NOTLAR:

1. Tüm benzin ve etanol yakıt karışımları ile uyumludur.

2. 3AN vakum sinyali adaptör bağlantısı için BURAYA TIKLAYIN.

3. Yakıt pompası kapatıldığında basıncın düşmesi nadir değildir. Bu, arızalı bir regülatörün işareti değildir.

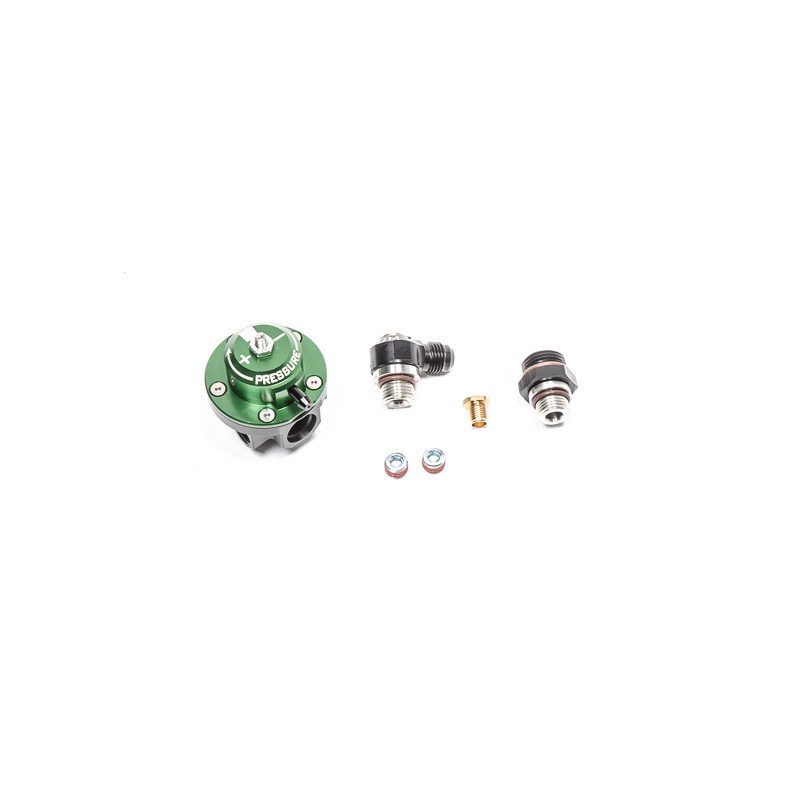

NELER DAHİLDİR

Parça numaraları 20-0623-00/-01 sadece fotoğrafta gösterilen parçaları içerir.

-Yakıt Basınç Regülatörü (Siyah veya Yeşil Üst)

- Döner Giriş Adaptörü Bağlantısı (8AN ORB Yakıt Rayı için)

-PTFE Emprenyeli 1/8" NPT Fişler (x2)

-6AN Erkek Döner (Dönüş Hattı için)

-Dönüş Orifisleri (önceden yüklenmiş gümüş menfez)
