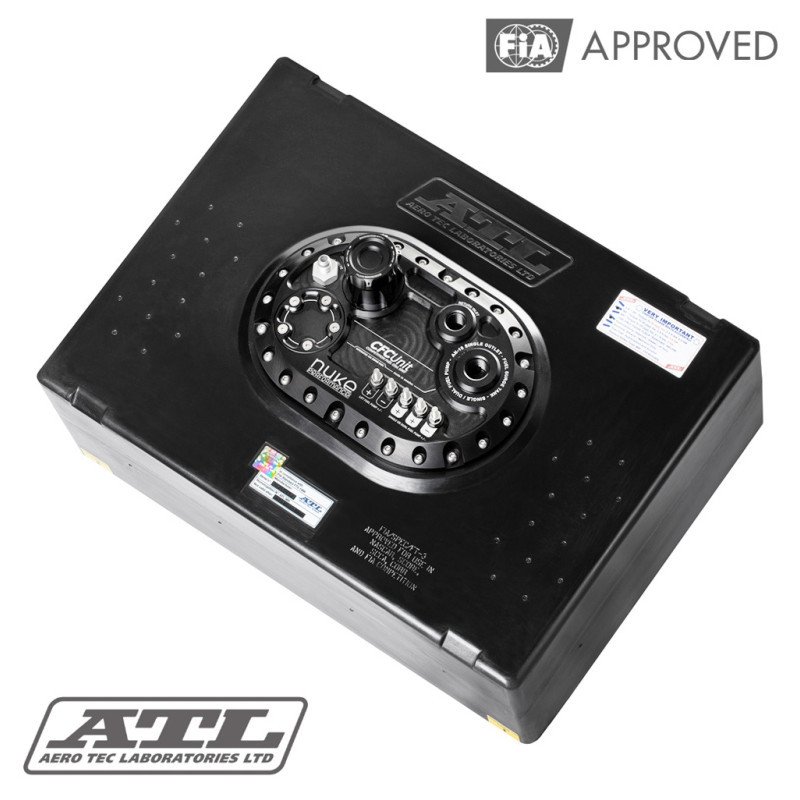

ATL SAVER CELL WELLCELL 45 LITER WITH THE NUKE PERFORMANCE CFC UNIT



ATL Saver Cells, tüm büyük yarış ve motor sporları dernekleri için hafif FIA FT3 -1999 onaylı yakıt hücreleridir.

Nuke Performance CFC Ünitesi ile birlikte benzersiz, sağlam bir plastik alaşımdan yapılmış iyi bilinen Koruyucu Hücreler - entegre dengeleme deposu işlevine sahip açılır yakıt pompası askısı. Güvenli ve kolay, bu, tüm motor sporları uygulamaları için en uygun "hepsi bir arada" çözümdür.

•  FIA FT3-1999 onaylı yakıt hücresi

•  Tüm ihtiyaçlar için çeşitli boyutlarda mevcuttur

•  Entegre 2 litre Yakıt Dengeleme Deposu işlevi

•  Benzin ve E85 için tam köpük şaşırtma

•  Tek veya çift yüksek basınçlı yakıt pompalarına uyar

•  Tüm ATL yakıt hücrelerine uyan yeni yüksek profilli CFC Ünitesi

•  Entegre devrilme valfli düşük profilli yakıt doldurma kapağı

•  AN-10 ORB çıkışı / AN-8 ORB dönüşü

ATL Tasarruf Hücreleri, karbüratör bazlı yakıt sistemleri ile kullanıma uygundur ve Nuke Performance'ın entegre yüksek profilli CFC Ünitesi ile yakıt hücresi çalıştırırken ihtiyaç duyulan harici bir dengeleme deposu ihtiyacını ortadan kaldıran, mükemmel bir kullanımdır. Yakıt enjeksiyonlu sistemler için. Koruyucu hücre seçeneklerimiz, benzin ve E85 için sarı köpük ile gelir.

Entegre 2 litrelik dengeleme tankı, 1-2 yakıt pompası için kütük yakıt pompası askısı

Hücreler, doldurma plakası yedeği olarak yeni Nuke Performance yüksek profilli CFC Ünitesi ile birlikte teslim edilir. Yeni yüksek profilli CFC Ünitesi, güvenliğin son derece önemli olduğu basitleştirilmiş yüksek performanslı yakıt sistemi için mükemmel bir çözümdür. Bu kurulum, yer kaplayan harici bir dengeleme tankına olan ihtiyacı ortadan kaldırır. Yakıt hücresinin içine monte edilmiş gerekli tüm yakıt pompaları ile ihtiyacınız olan tek şey budur. Bu, yerden ve ağırlıktan tasarruf sağlar ve daha az yakıt hattı bağlantısı gerektiğinden ve harici yakıt pompası kullanılmadığından güvenliği artırır.

200 - 2000hp arası her türlü ihtiyaç için dahili yüksek basınçlı yakıt pompaları

ATL yakıt hücreleri, entegre Yakıt Dengeleme Tankı işlevine sahip benzersiz Nuke Performance CFC Ünitesi ile birlikte sunulur ve Deatschwerks, AEM, Ti Automotive, Walbro, Bosch, Fuelab, Aeromotive ve daha birçok markanın tek veya çift yüksek basınçlı yakıt pompasına uyar . Tüm yaygın 39 mm yakıt pompalarının yanı sıra daha büyük Deatschwerks DW400, Walbro GST450/520, Bosch BR540 ve Aeromotive Stealth 450 ile uyumludur. Bu çözüm, 200-2000 beygir gücü arasındaki talepler için yakıt sıkıntısı olmadan bile sabit yakıt akışı sağlamaya hazırdır. Dahili dengeleme deposu ve tank içi köpük perdeleme sayesinde zorlu sürüş koşullarında.

Nuke Performance yüksek profilli Rekabet Yakıt Hücresi Ünitesi, en yaygın yakıt pompalarına uyar. Nuke Performance yakıt pompası montaj kitleriyle birlikte, yüksek performanslı bir yakıt sistemi kurmak hiç bu kadar kolay olmamıştı.

ATL Saver hücresine ve dengeleme deposuna yakıt pompaları nasıl monte edilir?

Yakıt hücresine monte edilen tek yakıt pompası, büyük boy 2 litrelik (0,53 galon) dengeleme deposundaki yüksek basınçlı yakıt pompalarının her zaman yakıt akışını en üst düzeye çıkarmak ve açlık riskini en aza indirmek için yeterli yakıta sahip olmasını sağlayan bir toplayıcı yakıt pompası işlevi görür. motorunuza ciddi şekilde zarar verebilir. Daha fazla bilgi için ürün kılavuzuna bakın. Yüksek profilli sürüm CFC Ünitesi, seçtiğiniz yakıt pompalarını kurmak için ihtiyacınız olan her şeyle birlikte teslim edilir, ancak optimum işlevsellik için yakıt pompası montaj kitlerimizden birini eklemenizi öneririz. Tüm yakıt pompaları, kütük yakıt pompası braketleri sayesinde her koşulda güvenli bir şekilde monte edilir.

Her tür motor sporu kullanımı için ve geniş bir varyasyonda yapılmıştır

Nuke Performance Competition Yakıt Pili Ünitesinin yeni yüksek profilli sürümü, AN-10 ORB çıkışı ve AN-8 ORB dönüş girişi için ve aralarından seçim yapabileceğiniz çok çeşitli boyutlarla hazır olarak geliyor. Büyük boyutlu, yüksek akışlı AN-10 ORB çıkışının kullanımı, dahili yakıt pompalarını tek bir yakıt hattında birleştirir ve harici ekipman, hortum ve bağlantı ihtiyacını en aza indirir. Dahil edilen devrilmeye karşı korumalı havalandırma tertibatı AN-6'dır (3/4 UNF) ve gerektiğinde AN-6 ila AN-10 ile değiştirilebilir. Çıkış ve dönüş AN-6, AN-8, AN-10 ve AN-12 armatürleri aksesuar olarak ayrı satılır.

Çıkış armatürleri:

AN-10 ORB - AN-6 Erkek Parça No : 700-04-108

AN-10 ORB - AN-8 Erkek Parça No : 700-04-109

AN-10 ORB - AN-10 Erkek Parça No : 700-04-110

AN-10 ORB - AN-12 Erkek Parça No : 700-04-111

Dönüş bağlantı parçaları:

AN-8 ORB - AN-6 Erkek Parça No : 700-04-104

AN-8 ORB - AN-8 Erkek Parça No : 700-04-105

AN-8 ORB - AN-10 Erkek Parça No : 700-04-106

AN-8 ORB - AN-12 Erkek Parça No : 700-04-107

Uygun fiyatlı FIA onaylı yakıt hücresinde tam köpük şaşırtma

ATL koruyucu hücreler, dünya çapındaki tüm büyük motor sporları için FIA FT3-1999 onaylıdır, ancak FIA veya FT3 motor sporlarında kullanılıyorsa, alüminyum kapta muhafaza edilmelidir. Sipariş verirken, konteyneri siparişinize eklemek isteyip istemediğinizi seçin. Herhangi bir boyutlandırma sorunu garantiyi geçersiz kılabileceğinden, ATL'ye danışmadan kendi konteynerinizi oluşturmanız önerilmez.

ATL Konteyner 30 litre Parça No: 150-SA-AA-041

ATL Konteyner 40 litre Parça No: 150-SA-AA-051

ATL Konteyner 45 litre Parça No: 150-SA-AA-061

ATL Konteyner 60 litre Parça No: 150-SA-AA-071

ATL Konteyner 80 litre Parça No: 150-SA-AA-101

ATL Well Cell, CFC Ünitesi ile donatılmış yedek lastik bölmenize doğrudan uyan FIA onaylı yakıt hücresi

FIA onaylı yakıt pili, stok yakıt deposundan satış sonrası pazara geçmek hiç bu kadar kolay olmamıştı. 45 litrelik ATL "kuyu hücresi" doğrudan yedek lastik bölmenize sığar ve Nuke Performance CFC Ünitesini barındırır. Bu yakıt pili için alüminyum kap mevcut değil, ancak stok bölmesini kullanırken sadece bir çeşit kapak eklemeniz gerekiyor ve hazırsınız.

Nuke Performance Competition Yakıt Pili Ünitesi nasıl çalışır?

CFC Ünitesi, güvenlik ve işlevselliğin son derece önemli olduğu motor sporları uygulamaları için entegre bir dengeleme deposuna sahip bir yakıt pompası askısı olarak çalışır. Standartlaştırılmış 24 cıvatalı bir modelle doğrudan satış sonrası bir yakıt hücresine monte edilmek üzere tasarlanmıştır. CFC Biriminin işlevselliği hakkında daha fazla bilgi için, işlevlerini açıklayan Youtube videomuzu izleyin veya size CFC Birimi hakkında daha fazla bilgi veren SSS kılavuzumuzu ziyaret edin.

Yakıt pompaları elektrik konnektörlerine ve yakıt hatlarına nasıl bağlanır?

Nuke Performance'ın CFC Ünitesi aşırı boyutlandırılmış elektrik konnektörleri kullanır, hatasız bir kurulumdur, yüksek amperde çalışırken konnektörlerin aşırı yüklenmesi konusunda endişelenmenize gerek yoktur. Kaldırma yakıt pompası için iki elektrik bağlantınız var ve yüksek basınçlı yakıt pompaları için toplam üç bağlantınız var, bu da çift yakıt pompası kurulumunu iki adımda veya tercih edilirse aynı anda çalıştırmanıza izin veriyor. Yakıt hattı, birlikte verilen tırtıllı bağlantı parçalarına bağlanır, ancak alkollü yakıtlar kullanırken bile kolay bakım, arızaya dayanıklı işlevsellik ve uzun süreli dayanıklılığın tüm avantajlarını elde etmek için seçtiğiniz yakıt pompaları için yakıt pompası montaj kitlerinden birini eklemenizi öneririz. etanol gibi.

50 mm yakıt doldurma hortumu için düşük profilli yakıt doldurma kapağı mı yoksa uzaktan doldurma boynu mu?

CFC Ünitesi, entegre devrilmeye karşı korumalı düşük profilli bir doldurma kapağı ile teslim edilir. Ancak uzaktan dolum yapmayı tercih edenler için 50-52 mm'lik yakıt doldurma hortumu için uzaktan dolum ağzı sunuyoruz. Doğrudan CFC Ünitesine oturur ve CFC Ünitesinin alt tarafına monte edilmiş entegre devrilme korumasını kullanır. Uzak doldurma ağzı aksesuar olarak mevcuttur.

50 mm yakıt hortumu için uzaktan doldurma boynu Parça # : 150-05-202

Satış sonrası yakıt hücreniz için doğru Yakıt Seviyesi Gönderici Birimi seçin

Çoğu uygulamada, optimum bir deneyim elde etmek için doğru bir yakıt seviyesi göndericisi gerekir. Nuke Performance yüksek profilli CFC Birimi, 5 cıvatalı SAE modelini kullanan en yaygın yakıt seviyesi göndericilerine uyar. CFC Ünitesi, düşük profilli ve hafif bir blokaj plakası ile teslim edilir ve bu plaka, yakıt seviyesi gönderici seçimi ile kolayca değiştirilebilmektedir. CFC Ünitelerinizi FLS ile teslim alabilirsiniz, sipariş verirken doğru uzunluğu seçtiğinizden emin olun. ATL yakıt hücreleri için bir yakıt seviyesi göndericisi ekleyin, yakıt hücreniz için doğru uzunluğu sunalım.

Dünya çapındaki motor sporlarından yüksek taleplerle İsveç'te üretildi

Dünya çapındaki motor sporları ekipleriyle ortaklaşa geliştirilen bu araç, zaman-saldırı, drift ve GT yarışları gibi motor sporlarında ortak bir görüş haline geldi. Ağırlıktan tasarruf etmek, genellikle beygir gücü peşinde koşmak kadar önemlidir ve birçok müşterimiz için, kompakt ve hafif çözümlerimize geçerek 10 kg'dan fazla ağırlık tasarrufu gerçekleştirebildiler. Nuke Performance yüksek profilli CFC Ünitesine sahip ATL Saver Cell yakıt hücresi, klasik ATL ltd saver hücreleri ve İsveç'te geliştirilen, tasarlanan ve üretilen Nuke Performance'ın Competiton Yakıt Hücresi Ünitesi ile mükemmel bir kombinasyon içinde teslim edilir. hafif Nuke Performance motor sporları serisindeki diğer tüm parçalarla aynı damgayı taşıyan mümkün olan en yüksek kalite. Nuke Performance kalitesinin yerini hiçbir şey tutamaz!

ATL Saver Cell yakıt hücreleri CFC Unit Kit şunları içerir:

1 x ATL Saver Cell yakıt hücresi, sipariş verirken boyut seçin *

1 x Nuke Performance Yüksek Profilli Rekabet Yakıt Hücresi Ünitesi

1 x AN-10 (7/8 UNF) - AN-10 Erkek çıkış bağlantısı

1 x AN-8 (3/4 UNF) - AN-8 Erkek dönüş bağlantısı

1 x AN-8 (3/4 UNF) - AN-6 Erkek havalandırma emniyet valfi

* İsteğe bağlı alüminyum kabın ayrıca seçilmesi gerektiğine dikkat edin.

ATL Tasarruf Hücresi Özellikleri

 30 litre Koruyucu Hücre Parçası # 150-08-304

 Uzunluk 505 mm (19,88”)

 Derinlik 305mm (12,00”)

 Yükseklik 223 mm (8,78”)

 Ağırlık Yok, ATL CFC Birimi dahil

 Yakıt kapasitesi 30 litre (7,92 galon)

 Konteyner Parça No. 150-SA-AA-041



 40 litre Koruyucu Hücre Parçası # 150-08-404

 Uzunluk 602mm (23.70”)

 Derinlik 314 mm (12,36”)

 Yükseklik 254 mm (10,00”)

 Ağırlık Yok, CFC Birimi dahil

 Yakıt kapasitesi 40 litre (10.56 galon)

 Konteyner Parça No. 150-SA-AA-051



 45 litre Koruyucu Hücre Parçası # 150-08-454

 Uzunluk 502 mm (19,76”)

 Derinlik 437 mm (17.20”)

 Yükseklik 234 mm (9,21”)

 Ağırlık Yok, ATL CFC Birimi dahil

 Yakıt kapasitesi 45 litre (11.88 galon)

 Konteyner Parça No 150-SA-AA-061



 45 litre "Kuyu Hücresi" Parça No 150-08-554

 Çap Ø 553mm (21.77”)

 Yükseklik 227 mm (8,93”)

 Ağırlık 9,2 kg (20,28 lb), ATL CFC Birimi dahil

 Yakıt kapasitesi 45 litre (11.88 galon)

 Konteyner Parça # Mevcut konteyner yok



 60 litre Koruyucu Hücre Parçası # 150-08-604

 Uzunluk 602mm (23.70”)

 Derinlik 437 mm (17.20”)

 Yükseklik 234 mm (9,21”)

 Ağırlık Yok, ATL CFC Birimi dahil

 Yakıt kapasitesi 60 litre (15.85 galon)

 Konteyner Parça No 150-SA-AA-071



 80 litre Koruyucu Hücre Parçası # 150-08-804

 Uzunluk 845 mm (33,27”)

 Derinlik 435mm (17.13”)

 Yükseklik 235 mm (9,25”)

 Ağırlık Yok, ATL CFC Birimi dahil

 Yakıt kapasitesi 80 litre (21.13 galon)

 Konteyner Parça No 150-SA-AA-101

Kurulumdan önce değişiklik gerekmez

Nuke Performance CFC Unit'in yeni yüksek profilli versiyonu, kurulumdan önce yakıt hücresinde herhangi bir değişiklik gerektirmez.

Teknik Bilgiler :

• Opsiyonel alüminyum hafif konteyner.

• Üst plaka olmadan CFC Ünitesi için hazır olarak teslim edilir.

• 24 cıvata deseni 6x10" dolgu plakası donanımı.

• Nuke Performance CFC Ünitesi ile birlikte teslim edilir.

• FIA / FT3-1999 onaylı.

• E85 için güvenlidir, ancak saklandığında boşaltılması gerekir.

• Değişikliklerin CFC Ünitesi kurulumundan önce gerçekleştirilmesi gerekir.

• Yakıt pompası dahil değildir.

Pakete dahildir:

1 x Nuke Performans CFC Birimi

1 x ATL Tasarruf Hücresi

FIA sertifikası:

FIA sertifikalı yakıt pilleri 5 yıllık bir ömre sahiptir ve üretim tarihinden itibaren maksimum 7 yıla kadar 2 yıl daha sertifikalandırılabilir. Yeniden sertifikalandırmanın gerçekleşmesi için Yakıt Hücreleri ATL'ye geri gönderilmelidir.

FIA yönetmeliklerine uymak için, Koruyucu Hücreler bir alüminyum kap içine kurulmalıdır, lütfen şasi donanımını kontrol ederken koruyucu hücreyi değil, kabın boyutlarını dikkate alın.

Boyutlandırma sorunları garantiyi geçersiz kılabileceğinden, müşterilerin ATL'ye danışmadan kendi alüminyum kaplarını yapmaları önerilmez.

Kurulumdan önce tankın modifikasyonu:

Nuke Performance CFC Unit'in yeni yüksek profilli versiyonuyla, kurulumdan önce yakıt hücresinde herhangi bir değişiklik yapılmasına gerek yoktur. CFC Ünitesinin düşük profilli versiyonlarından birine sahipseniz ve bunu kendi ATL yakıt hücrenize kurmak istiyorsanız, bizimle iletişime geçin, size gerekli modifikasyonların talimatlarını vereceğiz.

Ölçümler:

30 litre yakıt hücresi:

Yakıt hücresi : Uzunluk : 505 mm / Genişlik : 305 mm / Yükseklik : 223 mm

Konteyner : Uzunluk : 534 mm / Genişlik : 326 mm / Yükseklik : 240 mm

40 litrelik yakıt hücresi :

Yakıt hücresi : Uzunluk : 602 mm / Genişlik : 314 mm / Yükseklik : 254 mm

Konteyner : Uzunluk : 638 mm / Genişlik : 337 mm / Yükseklik : 270 mm

45 litrelik yakıt hücresi:

Yakıt hücresi : Uzunluk : 502 mm / Genişlik : 437 mm / Yükseklik : 234 mm

Konteyner : Uzunluk : 531 mm / Genişlik : 464 mm / Yükseklik : 250 mm

45 litrelik "Kuyu hücresi" yakıt hücresi :

Yakıt hücresi : Genişlik : 553 mm / Yükseklik : 227 mm

Kapsayıcı : Bu sürüm için kapsayıcı yok.

60 litrelik yakıt hücresi:

Yakıt hücresi : Uzunluk : 602 mm / Genişlik : 437 mm / Yükseklik : 234 mm

Konteyner : Uzunluk : 633 mm / Genişlik : 461 mm / Yükseklik : 250 mm

80 litre yakıt hücresi:

Yakıt hücresi : Uzunluk : 845 mm / Genişlik : 435 mm / Yükseklik : 235 mm

Konteyner : Uzunluk : 881 mm / Genişlik : 459 mm / Yükseklik : 250 mm

Yakıt Pompaları :

Lütfen bu Hücre ve CFC Ünitesi kitinde yakıt pompası bulunmadığına dikkat edin. Sipariş verirken çeşitli yakıt pompaları arasından seçim yapabilirsiniz. Akış ve tahmini beygir gücü hakkında daha fazla bilgi için her bir yakıt pompasını ziyaret edin. Kurulumunuz için yakıt pompalarını seçme konusunda daha fazla sorunuz varsa, sipariş vermeden önce bizimle iletişime geçin.

Önerilen tek kaldırma pompası:

1 x Ti Otomotiv / Walbro GST450

1 x Ti Otomotiv / Walbro GST520

1 x Deatschwerks DW300

1 x Deatschwerk DW400

Önerilen tek veya çift yüksek basınç pompası: (denge içinde)

1-2 x Ti Otomotiv / Walbro GST450

1-2 x Ti Otomotiv / Walbro GST520

1-2 x Deatschwerks DW300

1-2 x Deatschwerk DW400
