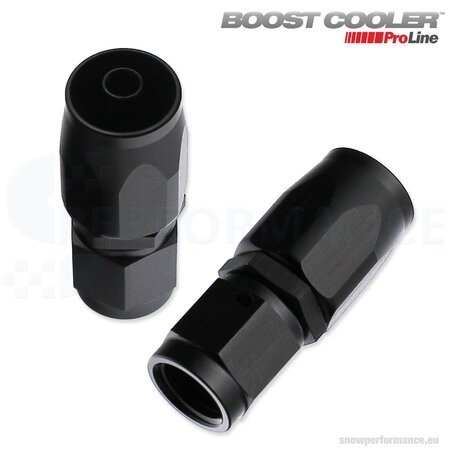

Dash 4 Çelik Örgülü Hat Bağlantısı, düz versiyon

UNF dişli ve 360 ​​° döner kompanzasyonlu alüminyumdan yeniden kullanılabilir Dash 4 bağlantısı. -ProLine serisi .

Dash 4 alüminyum fiting ile çelik örgülü hatları bireysel ihtiyaçlara göre kendiniz imal etmek ve gerilimsiz olarak monte etmek mümkündür. Ek contalara gerek yoktur. Armatürün teknik tasarımı maksimum akış için optimize edilmiştir ve Boost Cooler Su-Metanol Enjeksiyon Sisteminizde türbülans ve basınç kayıplarını azaltır.

Ürün Özellikleri:

• Dash 4 Fitting, yeniden kullanılabilir, 7 / 16-20UNF Dişli
• Boost Cooler ProLine Çelik Örgülü Hat için uygundur
• Mevcut Boost Cooler Sistemlerinin ProLine'a daha sonra Yükseltilmesine izin verir
• Malzeme: alüminyum 6061-T6, sert anodize
• Minimum toleranslar ve sorunsuz çalışma için CNC ile işlenmiş
• Dayanıklılık ve güç için siyah anodize kaplama
• %100 metanole dayanıklı

Montaj Talimatları

• Çelik esnek kabloyu arayüzde yapışkan bantla sarın ve ince bir testere ile boyuta kesin.
• Pres somununu bağlantı parçasından sökün ve hortumun üzerine itin.
• Sızdırmazlık zeytinini iç bileziğe kadar PTFE göbeğine itin. Çelik esnek ceket şimdi sızdırmazlık zeytininin üzerinde olmalıdır.
• Bağlantı parçasını PTFE boruya gidebildiği kadar vidalayın ve pres somununu elle bağlantı parçasına vidalayın.
• Pres somununu bir mengeneye sıkıştırın ve sıkın
• Bir basınç testi yapın.
